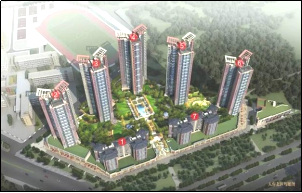

惠州市星河丹堤小区占地约150万平米，建面约260万平米。整个楼盘分5期10个小区分布在亚公顶森林公园西侧。此次星河丹堤开发商招标项目，为星河丹堤天睿花园北区2万平方米、星河丹堤天睿花园南区5万平方米，两个地下停车场的手机信号覆盖项目工程。

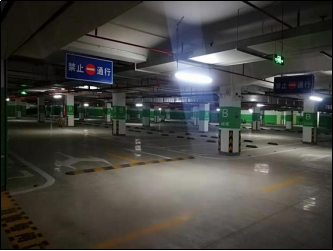

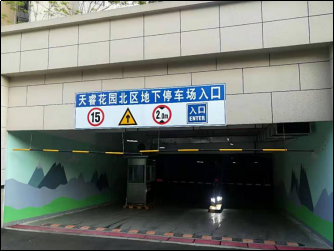

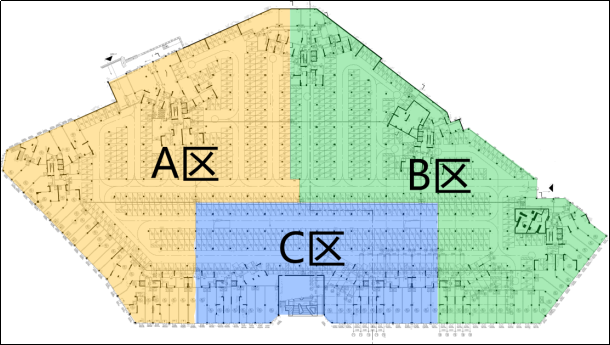

        天睿花园的北区停车场只有负一楼，面积约2万平方米，划分成3个区域停车场，提供800多个停车位。小区业主已经入伙，每日有少量装修和工程安装施工人员出入停车场。除停车场的出入口有信号外，进入停车场内为全信号的盲区，为业主在停车场内提供手机信号为物业的急迫服务和需求。

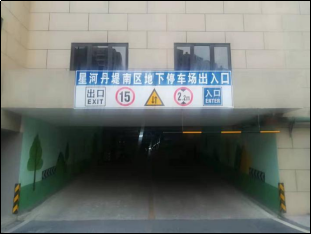

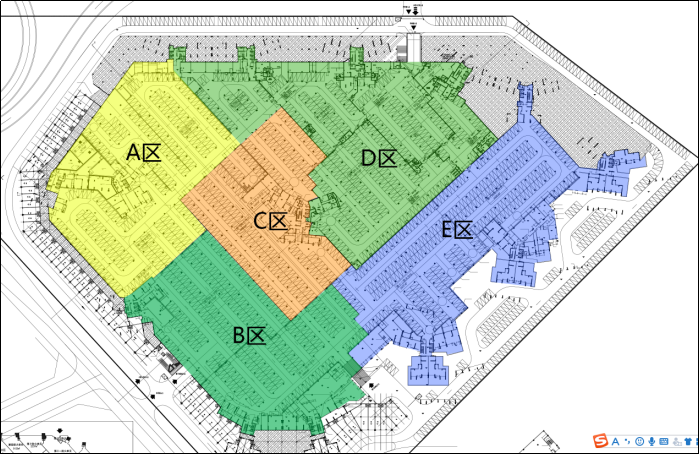

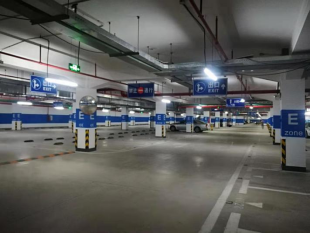

        天睿花园的南区停车场也只有负一楼，面积约5万平方米，划分成为了5个区域的停车场，提供2000多个停车位。南区入伙业主更多，每日均有业主车辆出入，手机信号覆盖的需求更加急迫。

星河丹堤天睿花园小区，本次手机信号覆盖项目需求为公网信号覆盖，即三大运营商：4G手机信号放大器的通话功能信号和4G上网信号覆盖。

基于此功能需求，本公司（深圳市安特纳杰通信技术有限公司）采用了“超宽带光纤分布系统”（简称UDAS光纤系统），作为此次项目招投标的应标方案。

对于UDAS系统的功能和方案结构，简要说明如下：

1.1 系统简介

UDAS（Ultra-Band Distributed Antenna System）超宽带光纤拉远分布系统，也称为光纤式分布系统。该设备特点是采用光纤线缆连接近端机（MU）和远端机（RU），可满足超远距离信号传输，信号在光纤中的传输距离为20~120公里（单模传输）或者 2~5公里（多模传输）。

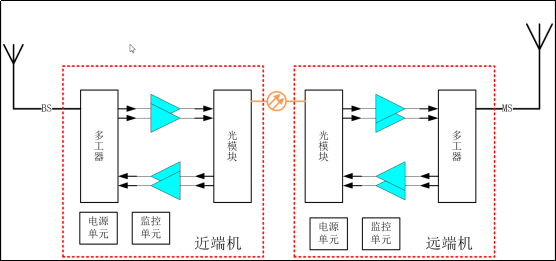

工作原理框图

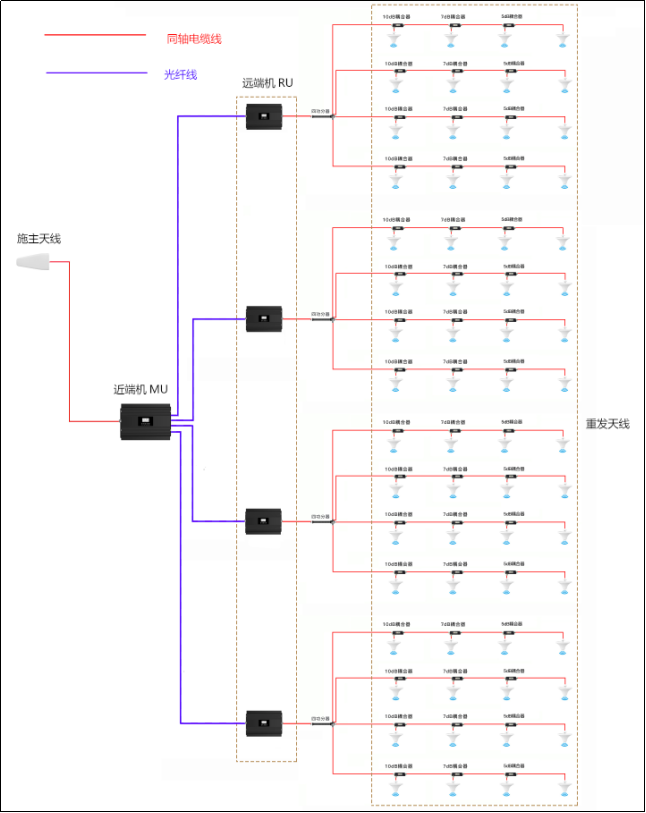

系统拓扑图

光纤式系统分布能更好的解决信号在传输中的衰减问题，适合用于大面积的分布系统解决方案；近端机加远端机的两级放大增强，是弱信号的增强放大的有效保障，确保每一台室分设备都能满功率的输出信号，让覆盖范围和覆盖效果得到优质效果。

1.2 设备简介

该套设备的为大功率5频段信号放大设备，支持频段信号为：

该系统的近远端两级放大增强，增益达到105dB；远端机室分设备满功率输出可达到27dBm，一台远端机可接驳15-20副天线覆盖5000-10000平米面积。

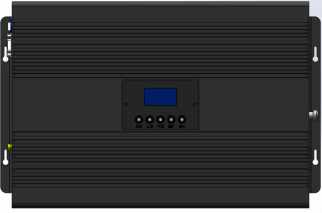

近端机

远端机

1.3 分布简介

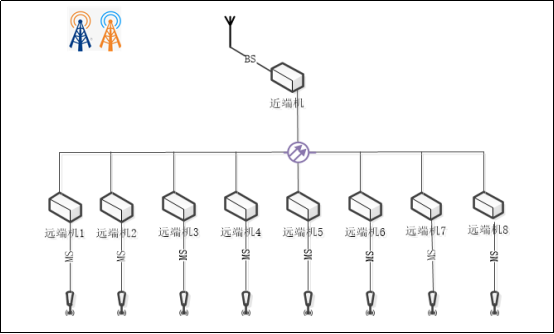

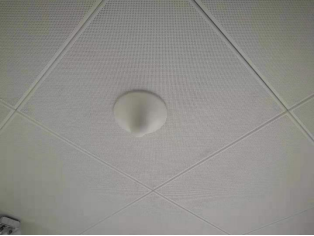

  下图为该系统的一个一拖四典型分布式拓扑图，可根据现场的实际需求，选择一拖一至一拖八的系统分布。室内分布也可根据现场做灵活的室内分布调整和天线替换。地下停车场为空旷的封闭区域，室内天线采用吸顶天线、对数天线和壁挂天线，三种天线的灵活组合，可最小化的用料来做室内分布工作。

1.4 方案优点

⑴ 单套系统解决三个运营商的信号问题，支持移动的2G和4G频段信号： GSM900M DCS1800M FDD-LTE1800M和TDD-LTE2600M；支持联通的2G，3G和4G频段信号： GSM900M，DCS1800M，WCDMA2100M和FDD-LTE1800M；支持电信的2G，3G和4G的频段信号：CDMA800M和FDD-LTE1800M。

⑵ 近端机和远端机之间采用光纤传输，更好的降低了信号的衰减，满足于大面积远距离的信号传输和覆盖；

⑶ 两级增益高达105dB。信源信号弱，信号差的问题都可以得到系统补足；

⑷ 单台远端设备达到27dBm/0.5W输出，可驱动15-20副天线，满足5000-10000平方米的空间覆盖效果。

2.1 现场勘测

除了对停车场图纸的分析后，现场的信源勘测、分区、桥架等工程信息资料均需要获取到准确的内容。

在北区和南区的信号的良好的室外，可勘测到三大运营商的基站频段信号和强度如下表

室外信号和频段和信源的强度，与产品设备配置相符，4G手机信号放大器满足信源信号增强放大要求。

对停车场内桥架和各个设备间实地勘察后，充分收集到了除停车场的环境要求外，还有各个配电房的自动抄表信号需求，物业管理处、监控室、电梯间的位置和需求后，方可设计出准确的布线和拓扑图。

2.2 方案设计

基于以上的实地勘测的信息和数据，设计方案如下。

北区采用一拖三的光纤UDAS系统，一台近端机加三台远端机，每台远端机覆盖一个区域信号分布，C区区域比较空旷方正，所以C区设备延伸出一路同时覆盖A区的东侧区域。

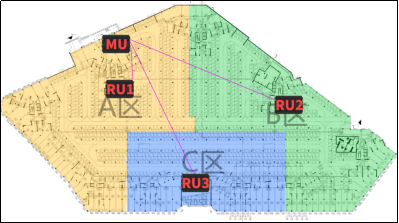

北区系统示意图

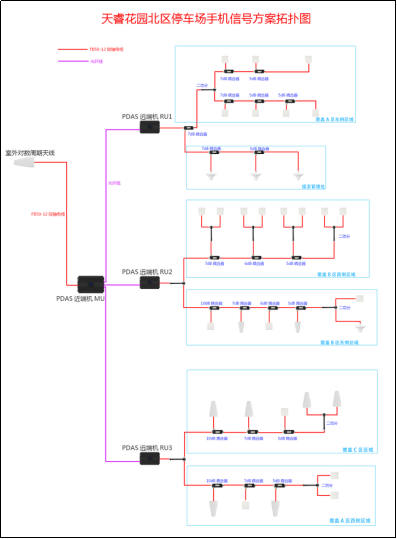

北区室分拓扑图

北区施工布线图

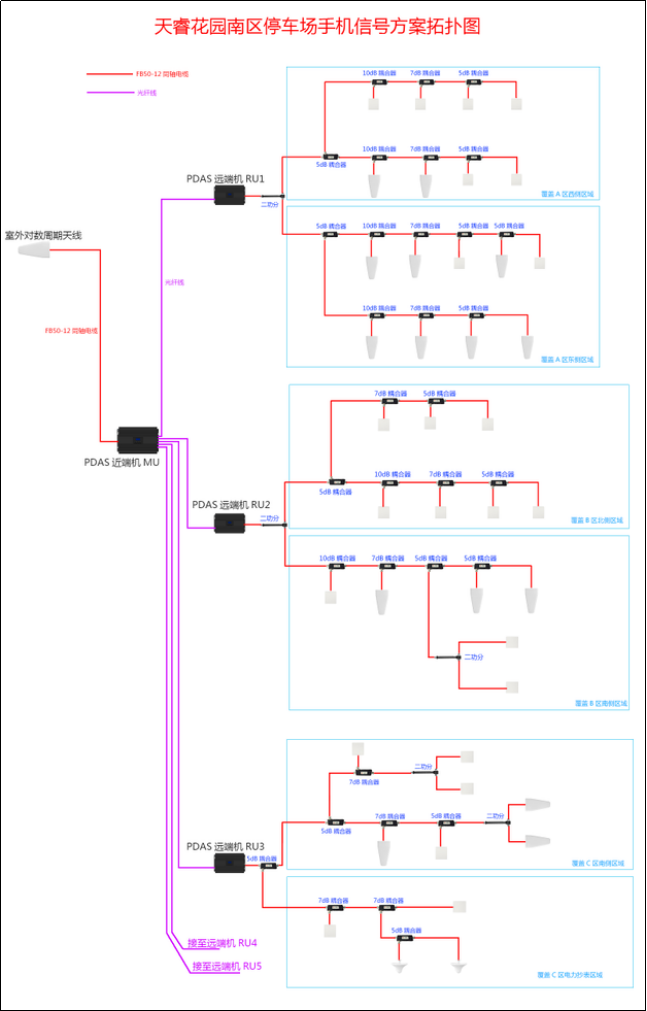

南区采用一拖五的光纤UDAS系统，一台近端机加五台远端机，每台远端机覆盖一个区域信号分布。包括配电房、物业管理中心、设备间和电梯间。

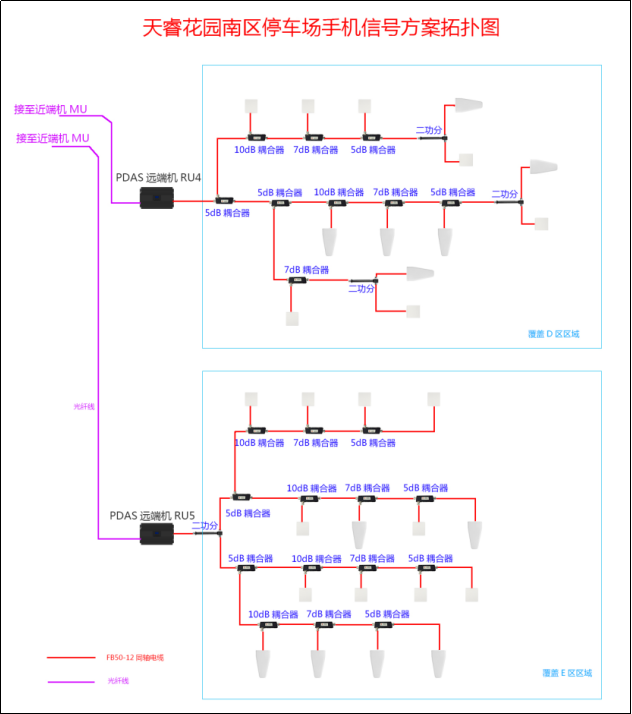

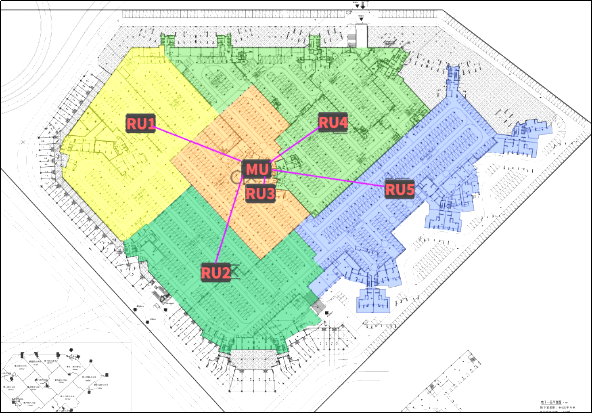

南区系统示意图

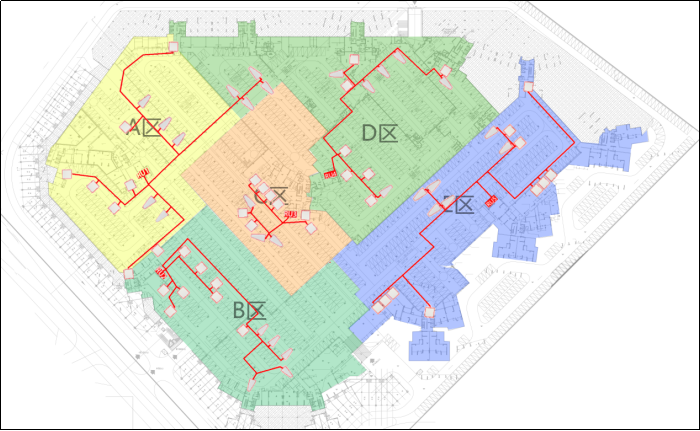

南区施工布线图

采用该方案，可以采用价格最优的设备，施工最简单的方案和步骤，以及最短的施工时间周期，赢得了甲方的信赖。将该项目中标给到了我公司实施。

中标通知书

3. 项目施工

该项目的施工进度分为室分施工、系统施工和设备调试三个步骤。施工计划如下表进行实施：

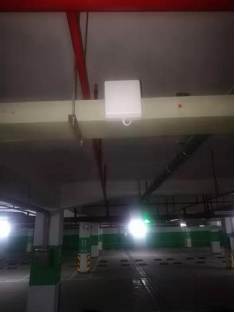

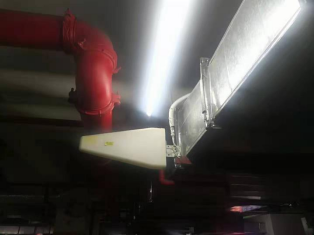

施工工艺完全遵照甲方施工标准实施，全部室分线路均架设在架桥内部。外露电缆均做了套管保护和美化。

原物业自行拉线的临时自动抄表信号和布线，均被取下，采用UDAS系统室分系统信号替换掉。经过历时两周的时间周期，完成了南北两个停车场，7万平方米的信号覆盖项目施工和实施工作。

4. 信号分布结果

设备通电调试后，远端机RU的工作数据，均基本达到了满功率输出的结果目标。

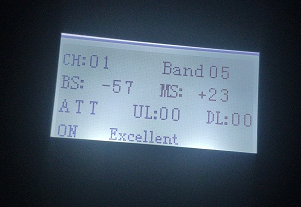

远端机RU信号工作状态和屏幕显示数据
	通道1 BAND5 CDMA800MHz 输入-57dbm 输出+23dBm 信号强度优质
	通道2 BAND8 GSM900MHz 输入-29dbm 输出+27dBm 信号强度优质
	通道3 BAND3 DCS1800MHz + FDD-LTE1800MHz 输入-47dbm 输出+27dBm 信号强度优质
	通道4 BAND1 WCDMA2100MHz 输入-57dbm 输出+23dBm 信号强度优质
	通道5 BAND41 TDD-LTE2600MHz 输入-63dbm 输出+17dBm 信号强度优质 信号同步

对南北两个停车场进行信号打点验证，信号的分布均可达到优质的覆盖。

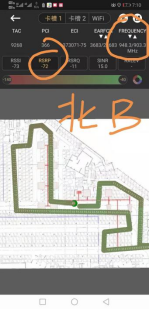

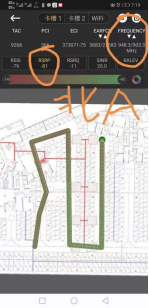

打点图如下：

         五频大功率光纤拉远系统（UDAS）无疑是大面积，远距离的信号覆盖最优解决方案，无论是停车场、楼盘、物业、园区等，甚至隧道施工，采用UDAS系统，也可以用最优的价格和最简单的系统方案，实现三网的通话和上网信号覆盖需求。

5. 项目总结

灵活的组合近端机与远端机的数量，准确的进行室分设计和实施，均可满足需求。

星河丹堤的7万平米停车场项目方案，为UDAS的产品的一个典型应用，他具备如下特点：

① 三大运营商的通话和4G上网（4G手机信号放大器）需求；

② 覆盖面积大，采用同轴电缆成高，信号弱，实施难度大；

③ 施工简单、系统方案简单、设备造价成本低，人工成本和维护成本低的特点。
