时间：2019年4月12日 地点：深圳市南山区龙珠大道沙河建工村深云立交旁正章大楼 需求：正章大楼负一楼的移动和联通通话信号覆盖

        一． 环境勘测

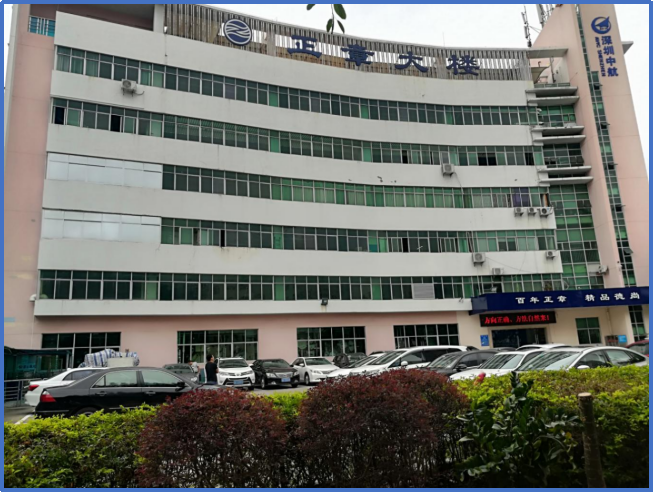

        1. 客户正章大楼位置位于深圳市南山区位置，地理位置属于深圳市的市区范围，其室外的基站覆盖和信号强度是足够优质的；室内未装手机信号放大器之前，移动联通拨打号码处于无服务状态，无法拨通。

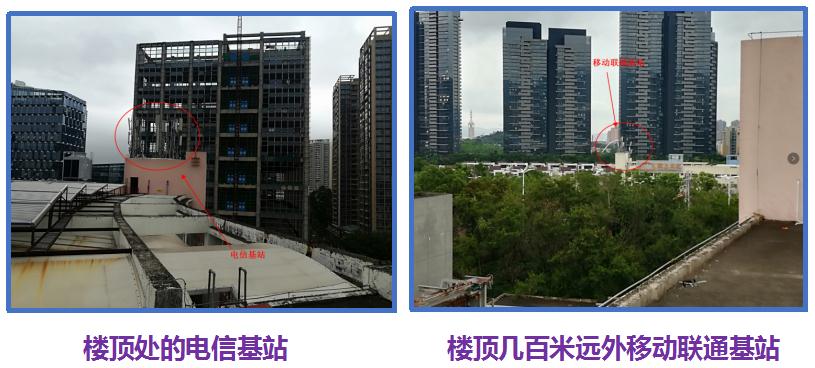

        2. 该大厦楼顶位置即有电信的基站，所以在负一楼电信的信号强度足够好，不用做解决方案。而移动和联通的基站在目测的几百米远的楼顶上，可对这些基站信号做信源引入。

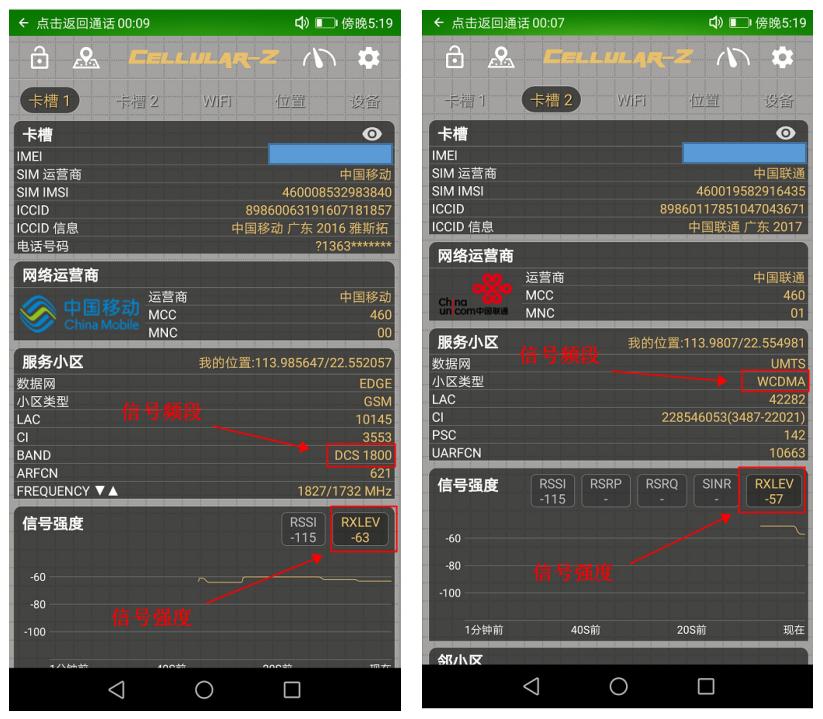

        3. 楼顶位置勘测中国移动通话的频段为DCS1800M，信号强度为-63dBm；中国联通的通话基站频段为WCDMA2100M，信号强度为-57dBm；两组信号强度优质。

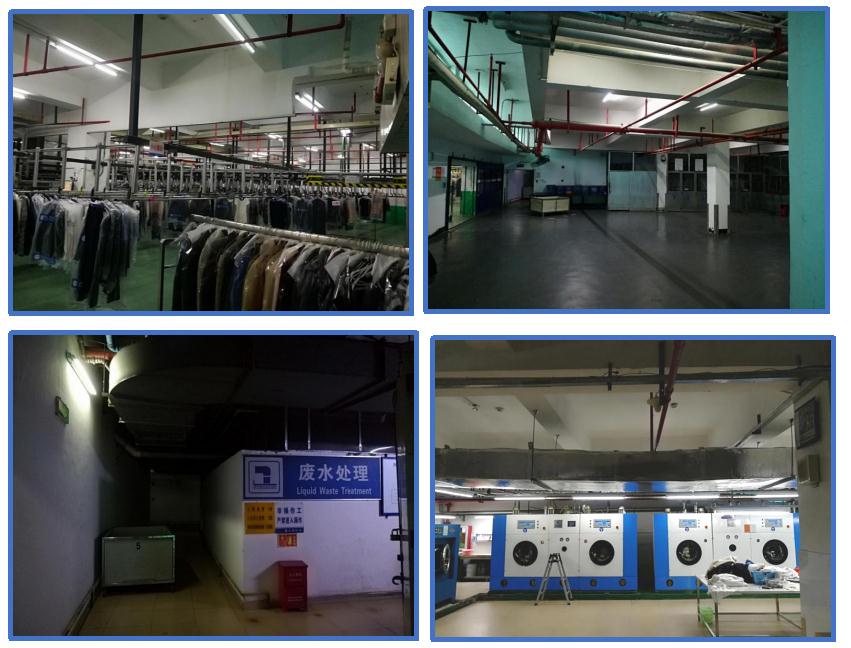

        4. 负一楼环境勘测。负一楼为正章干洗的工作环境和衣服交接。此环境中工作人员比较多，但是都没有手机信号来保障通信。

        在负一楼中的几个大隔间中，中国移动信号频段无法准确勘测出，拨打10086无法拨通。中国联通信号无服务，无法拨打。

        二． 方案设计

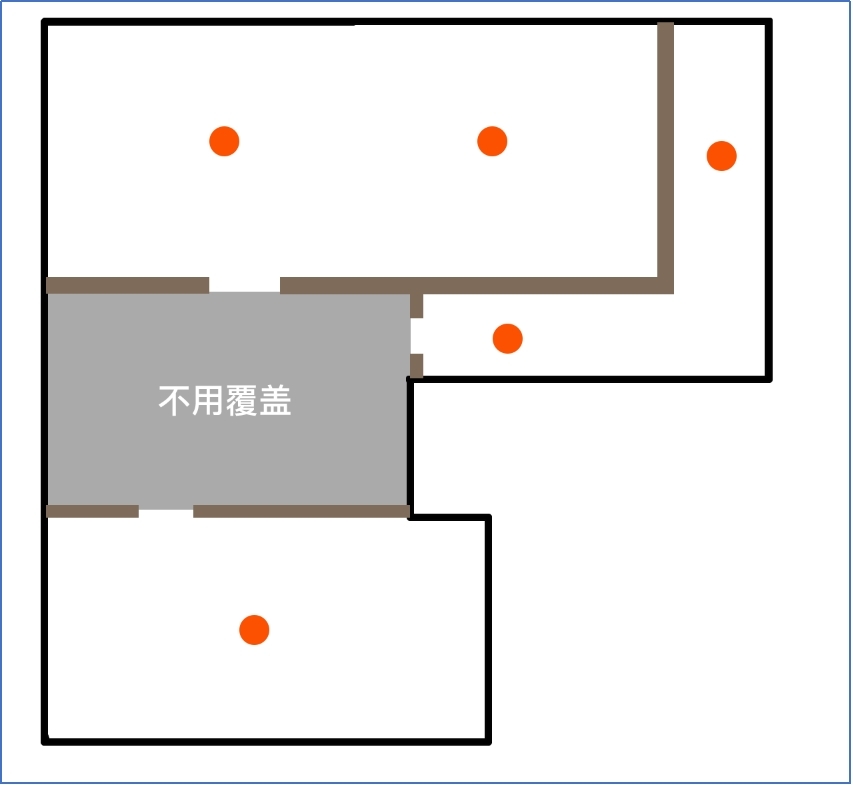

        客户现场环境没有户型图，根据现场预估面积约800平方，其中有两个位置为转角的过道。手动绘制负一楼平面图和布设室内天线的打点图如下图所示：

        根据打点图，设计布线拓扑图如下所示，由于环境空旷，每个空旷的环境打点覆盖范围可以保证。为了保证每个输出点的满功率输出范围和效果，由于布线距离都很长，因此全部布线环境采用了FB-12的馈线。

        主机采用大功率DCS1800+WCDMA2100的双频主机，满功率输出为+23dBm。

        三． 施工布线

        四． 工作效果

        安装手机信号放大器完毕后，移动的DCS1800M和联通的WCDMA2100M的输出均达到+25dBm和+24dBm。设备双输出均达到了满功率的输出效果。如下图所示：

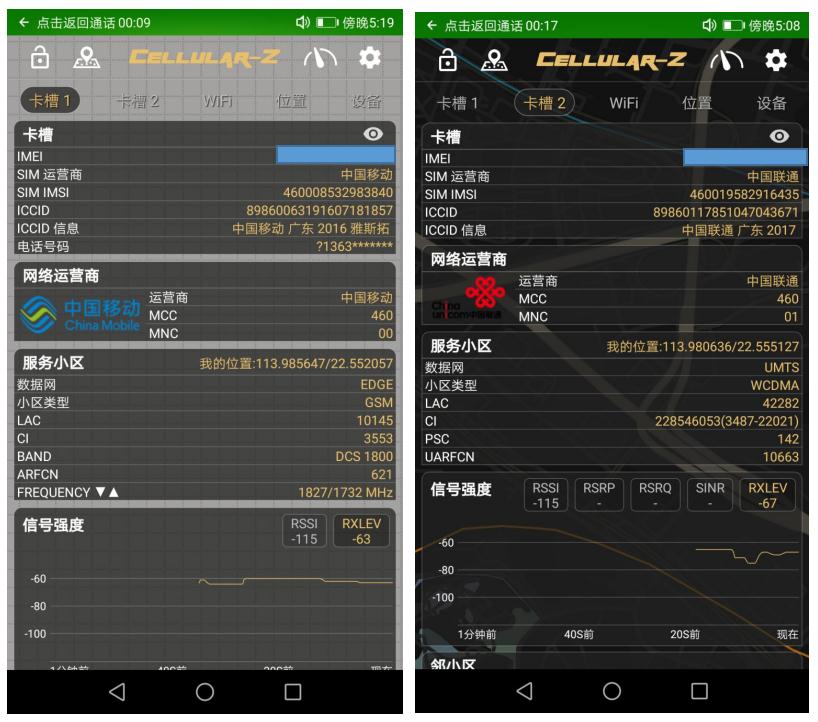

        在加布了5个吸顶天线的3个范围区域内，手机测试信号强度均高于-85dBm，确保手机信号均在四格以上。通话速度和质量，均达到优质的体验效果。下图所示为布控区域内随机样点的测试信号强度，为移动信号强度为-63dBm，联通的信号强度为-67dBm，均为满格信号。

        五． 总结说明

        正章大楼的负一楼手机信号放大器覆盖方案，具有负一层覆盖的典型特点，楼顶信号优质。负一楼的信号几乎没有。安装布线距离长，输出点不多。采用双频大功率主机加1/2馈线布线，即可达到很好的输出效果和应用体验。
