时间：2019年5月28日

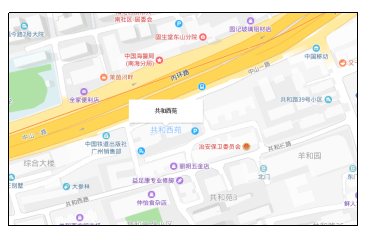

地址：广州市越秀区共和西苑小区
客户需求：电梯通话信号覆盖

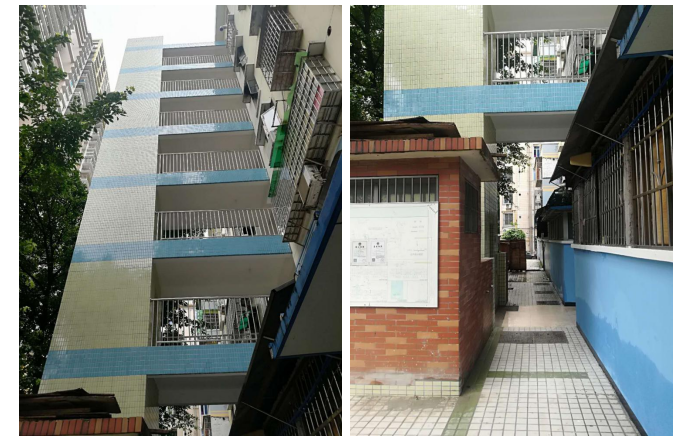

广州市共和西苑小区中，有一栋8层楼的老小区楼梯房。楼房业主自行筹资给每个单元加盖了电梯，但是电梯中没有任何的手机信号，并且电梯出现了一次故障，将业主陈老伯关在了电梯里面无法电话求救。20多分钟后，才被人发现后，才找来电梯维护人员施救。
虽然前期并未对该项目做勘测，但是该小区位于广州市越秀区，楼顶信号强度是可以达到优质。客户需求为三网通话，因此选择采用CDMA800+GSM900+1800（DCS&FDD）+WCDMA2100的四频设备，小功率输出，驱动电梯井天线，即可满足8层楼的电梯井和轿厢覆盖需求。

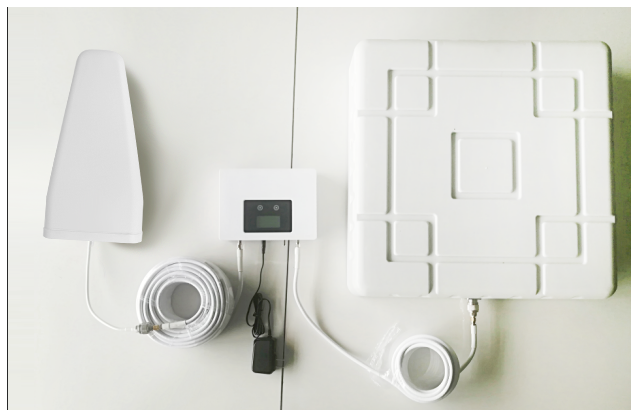

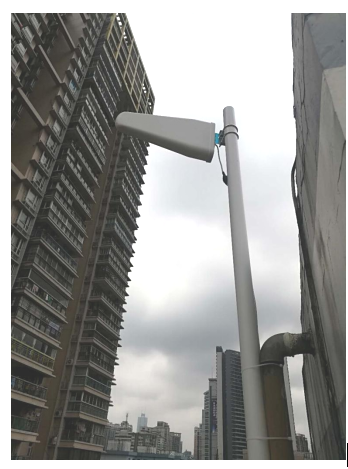

电梯系统室外对数周期天线，室外20米FB50-5馈线，室内5米FB50-5馈线和电梯井天线。

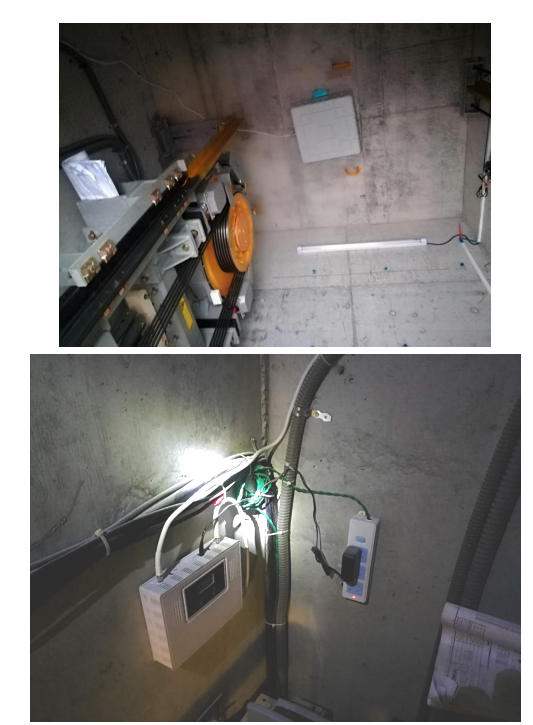

施工安装过程如下：

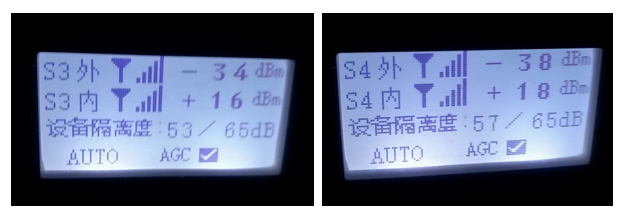

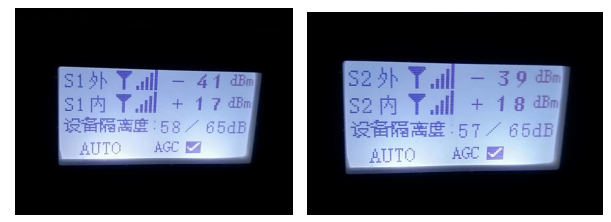

安装好通电后，设备的四个频段均工作在满功率输出状态。
电信CDMA800的设备输出+17dBm
移动GSM900的设备输出+18dBm
移动联通电信DCS1800与联通电信4G的FDD1800的设备输出+16dBm
联通WCDMA2100的设备输出+18dBm
施工完毕后。回到电梯轿厢中，勘测电梯运行在1-8楼之间，手机信号均为满格。拨打电话均十分流畅。

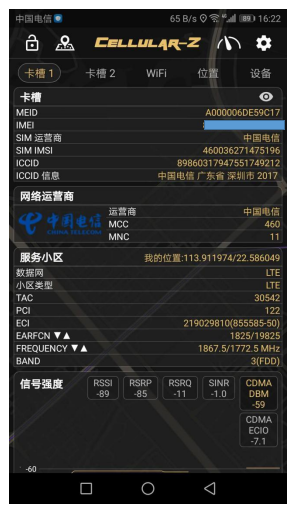

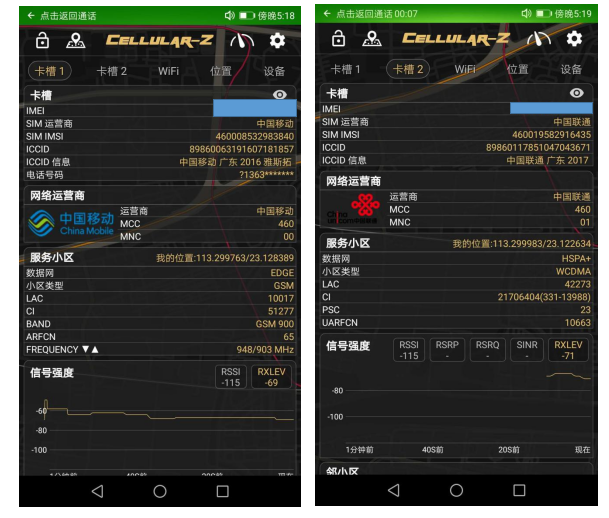

电梯内移动信号强度-69dBm，联通信号强度-71dBm，电信信号强度-59dBm。均达到手机信号通话满格信号的强度要求。交付业主验收合格通过。
该案例中的设备，不但实现三网通话，同时也实现了三网上网的功能，联通电信4G信号FDD1800和移动的FDD-LTE900，也可实现在电梯内微信视频通话功能。
结论：对于老小区，楼梯式住宅加装电梯后。电梯设备中的手机通话信号是无法保障的，并且运营商也不会响应该覆盖加装工程设备项目需求。因此民用市场设备的单台多频主机即可很简单的实现三网通话，甚至全网通的功能需求。
